Erneuerung der elektrischen Energieanlagen im Horchheimer Tunnel.

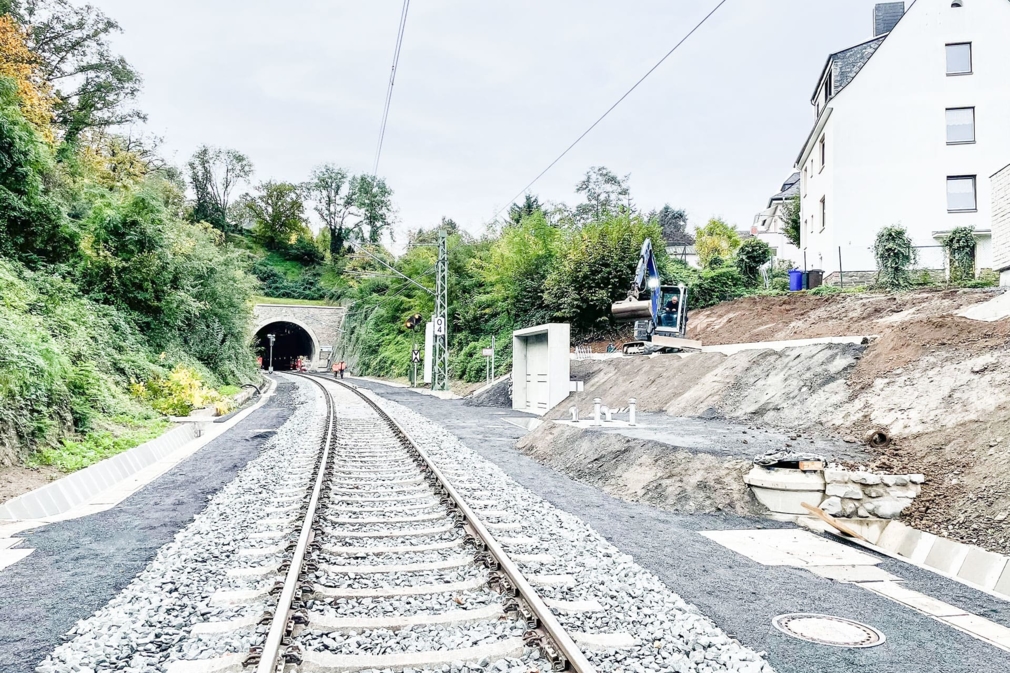

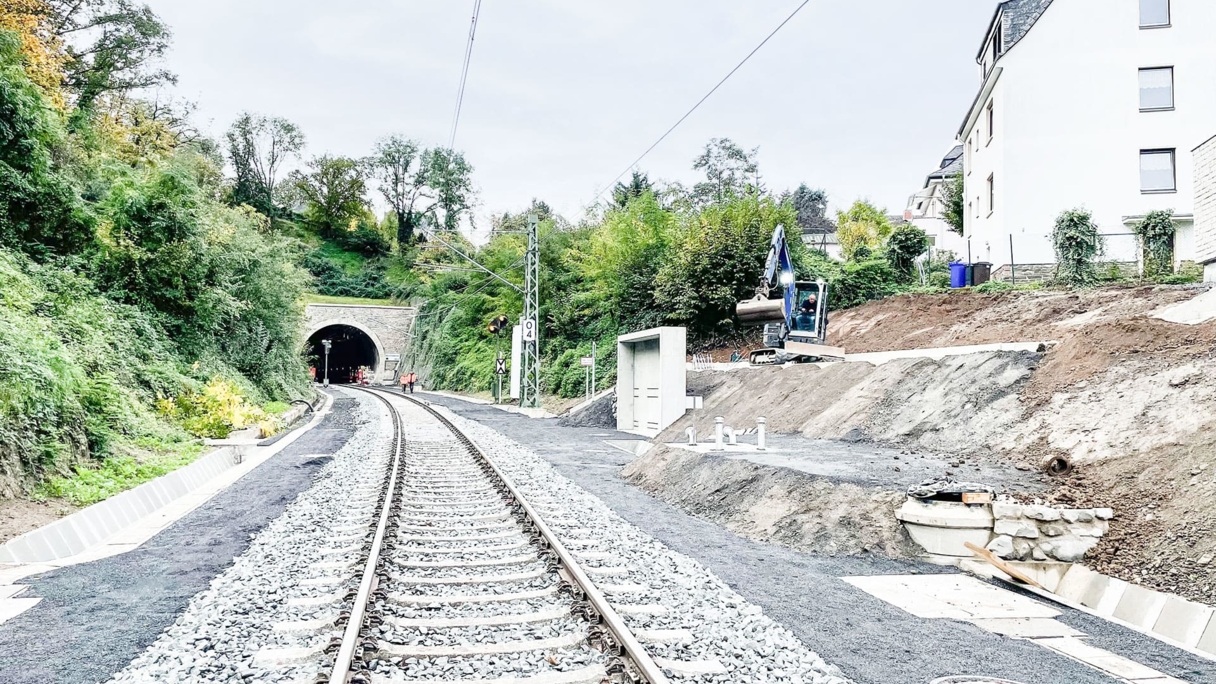

Im Rahmen der umfassenden Sanierung des Horchheimer Tunnels bei Koblenz am Rhein erhielt die Rhomberg Sersa Rail Group den Auftrag zur Erneuerung der elektrischen Energieanlagen.

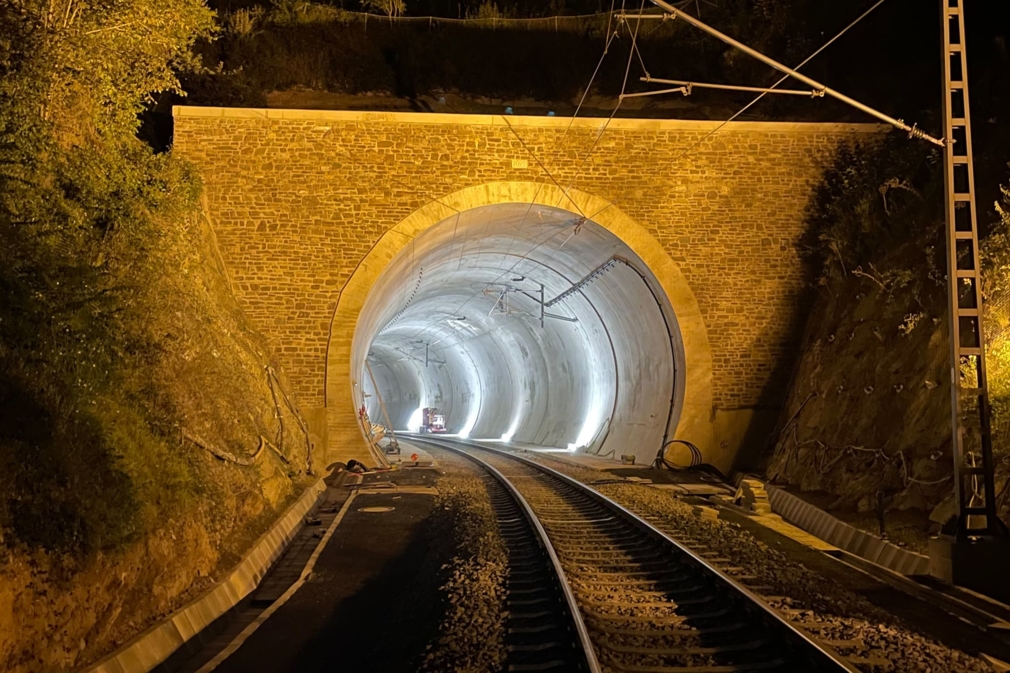

Der Auftrag umfasste die Installation der Tunnelsicherheitsbeleuchtung, die Stromversorgung im Süd- und Nordportal, die Stromanschlüsse für die Stellwerke sowie die elektrischen Schachtheizungen.
Zentraler Bestandteil des Projekts war die schadlose Ableitung des anfallenden Bergwassers (Sickerwasser). Dieses wird beidseitig der Gleise durch eine Längsentwässerung gesammelt und zum nördlichen Tunnelportal geleitet. Zur regelmä ssigen Wartung und Kontrolle befinden sich entlang der Strecke Drainagespülschächte. Damit sich dort keine Ablagerungen oder Feststoffe festsetzen, müssen diese stets mit Wasser befüllt bleiben. Gewährleistet wird dies durch einen speziellen Überlaufmechanismus. Um ein Einfrieren des Wassers während der Wintermonate zu verhindern, war der Einbau elektrischer Heizungen erforderlich. Hierfür hat die RSRG in Zusammenarbeit mit dem Lieferanten ma ssgeschneiderte Heizlösungen entwickelt. Bei der Umsetzung galt es, mehrere Herausforderungen zu berücksichtigen:
- Individueller Heizbedarf je Schacht: Aufgrund der Schräglage des Tunnels sowie der unterschiedlichen Entfernungen der Schächte zum Tunnelportal variieren die Wasserstände, sodass jeder Schacht eine spezifisch angepasste Heizleistung benötigt.
- Umfassende Überwachung pro Schacht:
- Niveauüberwachung: Verhindert den Betrieb des Heizstabs, falls der Wasserstand zu niedrig ist, um ein Trockenlaufen zu vermeiden.
- Temperaturbegrenzer: Schaltet den Heizstab ab, falls die Maximaltemperatur überschritten wird.
- Temperaturregler: Steuert das Ein- und Ausschalten des Heizstabs zur optimalen Temperaturhaltung.
Dank dieser individuell angepassten Lösungen kann eine zuverlässige und effiziente Beheizung der Schächte und damit ein Betrieb der Drainagesysteme auch in den Wintermonaten sichergestellt werden.
Facts
Projekt Horchheimer Tunnel
- Ort: Koblenz, Deutschland
- Auftrag: Installation von Tunnelsicherheitsbeleuchtung, Stromversorgung im Süd- und Nordportal, Stromanschlüsse für die Stellwerke, elektrische Schachtheizungen
